| Экспутационные станки-качалки балансирного типа | ||||||||||

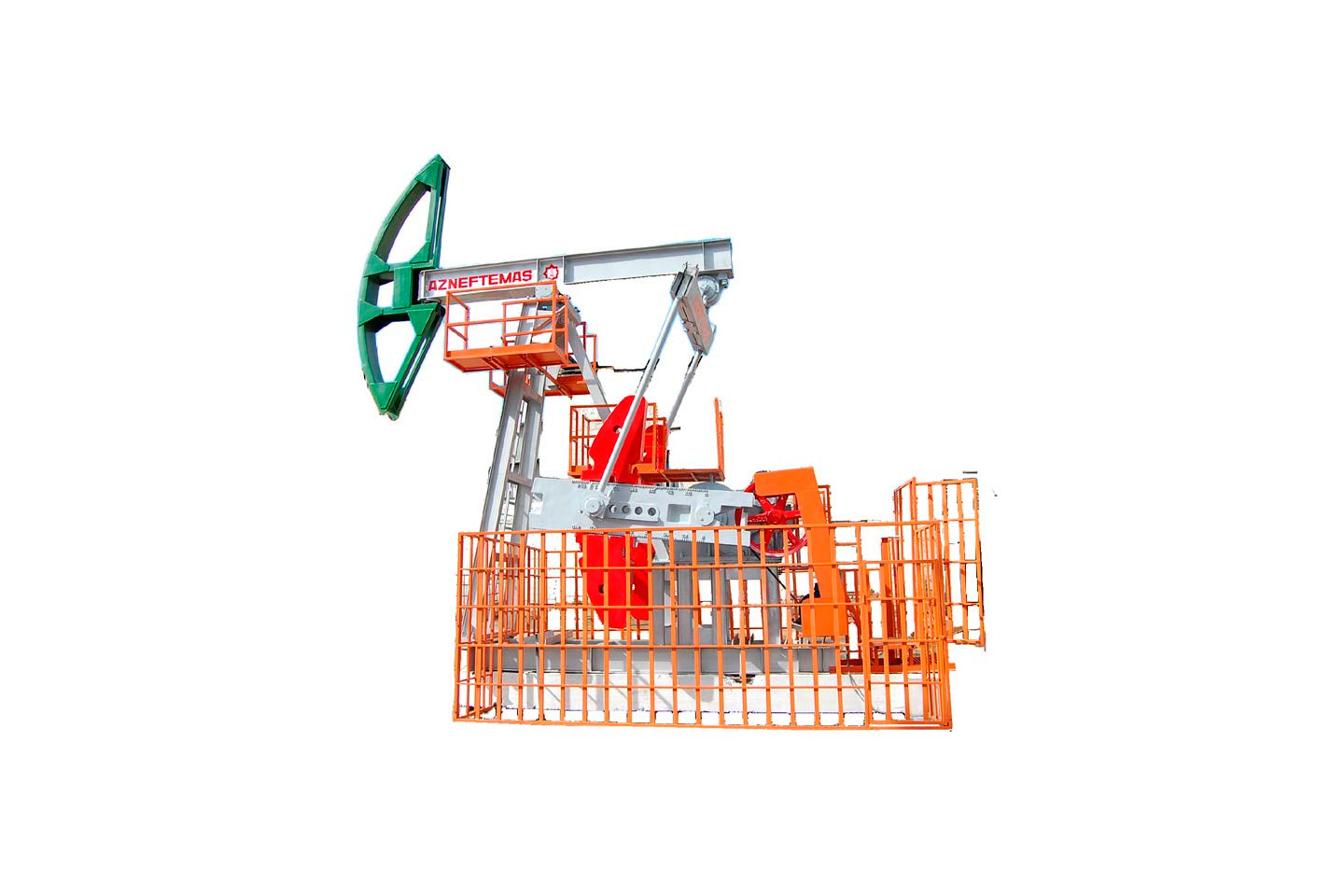

Станок-качалка балансирного типа служит индивидуальным приводом штангового скважинного насоса и совместно с ним представляет собой оборудование для эксплуатации нефтяной скважины. Изделие выпускает в двух вариантах: для монтажа на высоком фундаменте; для монтажа на низком фундаменте (с удлиненными опорами под редуктор и балансир станка-качалки) |
||||||||||
| ЭСК8-3.5-4000 | ЭСКD3-1.5-710 | ЭСКD6-2.5-2800 | ЭСКD6-3.0-2800 | ЭСКD6-4.0-4000 | ЭСКD8-3.0-4000 | ЭСКD8-4.5-5600 | ЭСКD10-3.5-5000 | ЭСКD12-3.0-5700 | ЭСКD12-5.0-5700 | |
Номинальная нагрузка на устьевом штоке, кН |
80 | 30 | 60 | 60 | 60 | 80 | 80 | 100 | 120 | 120 |
Максимальная длина хода устьевого штока, м |
3,5 | 1,5 | 2,5 | 3 | 4 | 3 | 4,5 | 3,5 | 3 | 5 |
Номинальный крутящмй момент выходного вала редуктора, кНм |
40 | 7,1 | 28 | 28 | 40 | 40 | 56 | 56 | 57 | 57 |
Предаточное число редуктора |
37,1 | 39,86 | 39,92 | 39,92 | 37,1 | 37,1 | 40,315 | 40,315 | 40,315 | 40,315 |
Количество качаний балансира, в мин |
4-12 | 4-16 | 5-15 | 5-15 | 4-12.2 | 4-12 | 4-12.8 | 4-12.8 | 5-12 | 5-12 |
Мощность двигателя, кВт |
30 | 7,5 | 18,5 | 22 | 30 | 30 | 37 | 30 | 37 | 37 |
Гаьаритные размеры, мм |
8450x2250x6110 | 4185x1860x2985 | 6340x1880x4605 | 6720x1880x4955 | 7300x2250x5385 | 7100x2250x5385 | 8245x2250x6620 | 7500x2250x6250 | 7100x2250x5385 | 7100x2250x6730 |
Масса, кг |
14700 | 3350 | 7800 | 7950 | 11980 | 11780 | 12700 | 12800 | 12430 | 13230 |
